RBZ型人字齿轮油泵

  •

    人字齿轮泵及装置用于稀油集中润滑系统和液压系统中。
  •

    工作平稳,噪音低,自身带有安全阀。
  •

    使泵在工作时所受的疲劳载荷较小,从而增加了泵的使用寿命。
  •    销售热线:
    0434-5083601

一、用途
人字齿轮泵及装置用于稀油集中润滑系统和液压系统中。输送粘度值为32~460cst的工业润滑油、液压油、石油、原油、重油以及无腐蚀性的其他液体介质。
二、性能结构优点
由于人字齿轮油泵的工作部件采用人字齿轮,所以和其他齿轮油泵比较具有以下优点:
1. 结构紧凑 同等流量的情况下,人字泵由于齿轮的螺旋角大,所以尺寸可以做的较小,使结构更加合理紧凑。
2. 工作平稳,噪音低 人字齿轮的啮合是一种平稳的啮合,所以人字泵工作时,转动平稳噪音低。
3. 自身具保护功能 在系统主安全阀出现问题或油路堵塞时,由于人字泵自身带有安全阀,可将泵排出的油直接回流到吸油侧,从而可保护泵及系统不会因压力超高而损坏。
4. 使用寿命长 由于人字泵的特殊结构形式使泵在工作时所受的疲劳载荷较小,从而增加了泵的使用寿命。

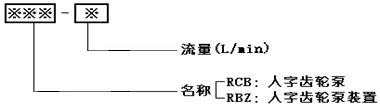

三、型号意义


四、技术规格

人字齿轮液压泵

人字齿轮液压泵装置

型 号

公称

流量

(L/min)

公称

压力

MPa

转速

r/min

容积

效率

%

吸入

高度

mm

质量

kg

型 号

电动机

质量/kg

型号

功率

kW

转速/(r/min)

RCB-6.3

6.3

0.63

960

90

750

7.2

RBZ-6.3

Y90S-6

0.75

910

77.2

RCB-10

10

RBZ-10

RCB-16

16

9.6

RBZ-16

Y 90L -6

1.1

62.5

RCB-25

25

RBZ-25

RCB-40

40

24

RBZ-40

Y 112M -6

2.2

940

95.5

RCB-63

63

RBZ-63

RCB-100

100

46

RBZ-100

Y 132M2 -6

5.5

960

118

RCB-125

125

RBZ-125

RCB-160

160

54

RBZ-160

Y 160M -6

7.5

970

128

RCB-200

200

RBZ-200

RCB-250

250

70

RBZ-250

Y 160L -6

11

140

RCB-315

315

70

RBZ-315

Y 160L -6

206

RCB-400

400

110

RBZ-400

Y 180L -6

15

285

RCB-500

500

RBZ-500

RCB-630

630

140

RBZ-630

Y 200L 1-6

18.5

970

342

RCB-800

800

162

RBZ-800

Y 200L 2-6

22

388

RCB-1000

1000

180

RBZ-1000

Y 225M -6

30

980

542

RCB-1250

1250

200

RBZ-1250

Y 250M -6

37

634

RCB-1600

1600

459

RBZ-1600

Y280S-8

45

730

1215

RCB-2000

2000

730

468

RBZ-2000

Y315S-8

55

1360

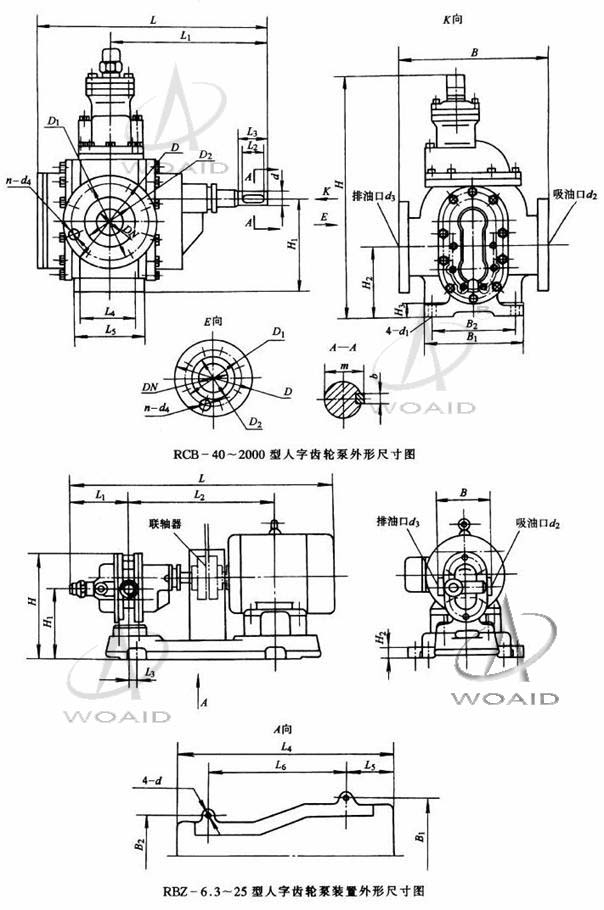

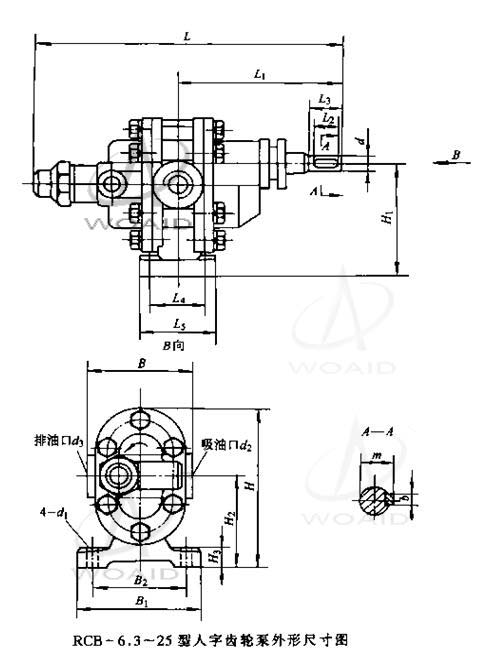

五、外形尺寸



型 号

L

B

H

 L1

L3

 L2

 L5

 L4

B1

B2

H1

H2

H3

b

m

d

d1

RCB-6.3

248

95

128

128

25

14

60

-

105

80

91

73

12

5

16.3

14js7

12

RCB-10

RCB-16

318

110

165

146.5

28

20

80

50

132

100

114.5

93

18

5

18.3

16js7

11

RCB-25

RCB-40

280

214

312

190

36

28

68

40

142

110

130

105

18

6

22.8

20js7

14

RCB-63

RCB-100

289

242

368

203.5

70

40

180

142

155

123

20

RCB-125

RCB-160

343

256

428

243

50

40

96

60

186

146

181

144

24

8

28.5

25js7

RCB-200

RCB-250

460

340

500

320

58

50

130

90

204

160

188.5

27

10

35.3

32k7

15

RCB-315

480

330

RCB-400

512

503

350

160

120

220

180

223

178

30

16

RCB-500

RCB-630

550

360

600

370

82

70

180

130

230

200

242

190

32

12

43.3

40k7

19.5

RCB-800

596

380

398

200

140

280

230

242

RCB-1000

635

675

421

220

170

252

38

RCB-1250

635

458

695

421

240

190

290

240

275

213

16

54.3

50k7

22

RCB-1600

802

450

790

530

90

280

220

360

286

300

218

40

56.3

52m6

RCB-2000

480

800

310

250

390

316

330

248

45



型  号

RCB-6.3

RCB-10

RCB-16

RCB-25

RBZ-6.3

RBZ-10

RBZ-16

RBZ-25

吸油口d2

G 1/2

G 3/4

排油口d3

G 1/2

G 3/4



型号

RCB-40

RCB-63

RCB-100

RCB-125

RCB-160

RCB-200

RCB-250

RCB-315

RCB-400

RCB-500

RCB-630

RCB-800

RCB-1000

RCB-1250

RCB-1600

RCB-2000

RBZ-40

RBZ-63

RBZ-100

RBZ-125

RBZ-160

RBZ-200

RBZ-250

RBZ-315

RBZ-400

 RBZ-500

RBZ-630

RBZ-800

RBZ-1000

RBZ-1250

RBZ-1600

RBZ-2000

DN

32

50

65

80

100

125

150

200

D

140

165

185

200

220

250

285

340

D1

100

125

145

160

180

210

240

295

D2

78

102

122

133

158

184

212

268

n

4

4

4

8

8

8

8

8

d4

17.5

17.5

17.5

17.5

17.5

17.5

22

22

DN

40

65

80

100

125

150

200

250

D

150

185

200

220

250

285

340

395

D1

110

145

160

180

210

240

295

350

D2

88

122

133

158

184

212

268

320

n

4

4

8

8

8

8

8

12

d4

17.5

17.5

17.5

17.5

17.5

22

22

22



尺寸/mm

L

B

H

 L1

L2

L3

L4

 L5

L6

B1

B2

H1

H2

d

型 号

RCB-6.3

580

95

170

120

304

4

489

130

300

250

180

115

14

11

RCB-10

RCB-16

660

110

212

140

354

4

560

350

140

18

12

RCB-25

RCB-40

695

182

372

82

420

13

635

155

400

305

210

162

27

14

RCB-63

RCB-100

832

208

425

86

488

18

770

200

470

350

230

180

RCB-125

RCB-160

985

256

496

113

595

20

860

277

575

400

250

212

30

RCB-200

RCB-250

1134

340

590

140

694

20

1002

208

674

395

310

229

18

RCB-315

1152

591

150

707

7

1075

270

700

420

RCB-400

1246

660

162

745

5

1060

210

740

425

310

273

35

RCB-500

RCB-630

1298

360

741

180

789

18

1180

215

780

500

350

285

18

RCB-800

1344

380

741

198

826

6

1150

300

820

500

390

290

40

18

RCB-1000

1510

785

214

896

6

1305

300

890

500

295

RCB-1250

1595

410

805

214

934

4

1375

300

930

500

390

323

40

22

RCB-1600

1884

450

883

272

1101.5

10

1642

346

1092

660

540

333

45

RCB-2000

2025

480

918

1152

4

1666

355

1148

730

570

368



六、使用说明
1.本产品的使用范围:
(1)输出油液粘度范围为N32~N460(工业润滑油)。
(2)油液温度不许超过60℃。
2.安装及在使用之前的注意事项:
(1)在安装时泵轴与电机轴必须同心,以防引起振动及造成不必要的损。
(2)在使用之前应检查吸油口法兰连接部分和进油管路是否有漏气存在,在确定无误时才可以开机使用。
3.在使用过程中应注意的问题:
在使用时发现压力达不到额定压力,流量不足,这是泵体顶部调整压力的旋紧螺母因长期使用松动造成的,只需重新调整就能恢复正常。
若用户购买本泵不马上使用,或在使用一段时间后长期不用,应封死泵的吸、出油口,以免杂物进入泵体。
4.为满足广大用户对人字齿轮油泵的不同需要和特殊要求,用户可单独订货,本厂可为用户单独制造。
注:各项技术数据在用户订货时必须写清。
七、特别提示
本泵第一次使用时或放置一段时间后在使用过程中发现出油口没有油液流出,这时可打开泵体顶部的溢流阀向泵体注入一定量的油液,泵就能正常使用。
