XBZ、XBZ1型斜齿轮油泵装置

XB、XBZ型斜齿轮油泵使用于重型、矿山设备稀油润滑系统。
XB1、XBZ1型斜齿轮油泵是适用于在稀油循环润滑系统中。
结构简单，性能优良，工作稳定可靠。

销售热线：

0434-5083601

一、用途
XB、XBZ型斜齿轮油泵使用于重型、矿山设备稀油润滑系统，用来输送粘度为20～30cst的各种矿物油，油温在15℃～60℃，其公称压力为6kg/cm2,公称流量为250～1000升/分。
XB1、XBZ1型斜齿轮油泵是适用于在稀油循环润滑系统中，输送介质粘度等级为N22～N460工业润滑油的斜齿轮油泵及装置。
二、XBZ型斜齿轮油泵及装置

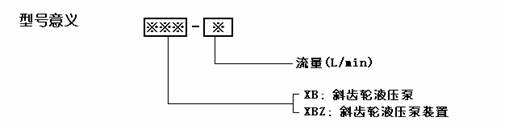

斜齿轮泵装置型号		XBZ-250	XBZ-400	XBZ-630	XBZ-1000
斜齿轮油泵型号		XB-250	XB-400	XB-630	XB-1000
公称流量/（L/min)		250	400	630	1000
公称压力/MPa		0.6
容积效率/%		≥90
吸入高度/mm		500
电动机	型号	Y132S-4-B₃	Y132M-4-B₃	Y160L-4-B₃	Y180L-4-B₃
	功率/kW	5.5	7.5	15	22
	转速/(r/min)	1440	1440	1460	1470

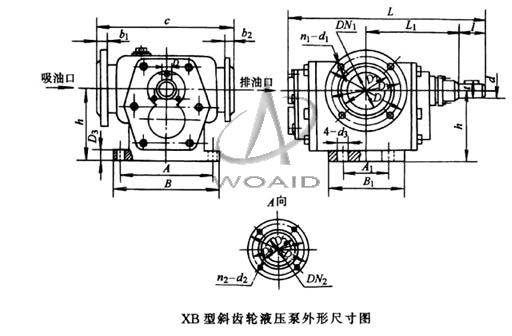

三、外形尺寸

型号	d(f7)	d₃	h	h₁	b	b₃	A	A₁	B	B₁	C	L	L₁
XB-250	32	19	155	155	10	22	210	80	260	130	300	373	173.5
XB-400								105		155		453	201
XB-630	40	24	190	175	12	28	230	115	290	175	370	504	226
XB-1000								155		215		589	261

型号	L	t	吸油口法兰							排油口法兰							质量/kg
			DN₁	D	D₁	D₂	n₁	d₁	b₁	DN₂	D₃	D₄	D₅	n₂	d₂	b₂
XB-250	58	35.5	80	195	160	135	4	18	20	65	180	145	120	4	18	20	60
XB-400																	72
XB-630	82	43.5	125	245	210	185	8	18	24	100	215	180	155	8	18	22	102
XB-1000																	122

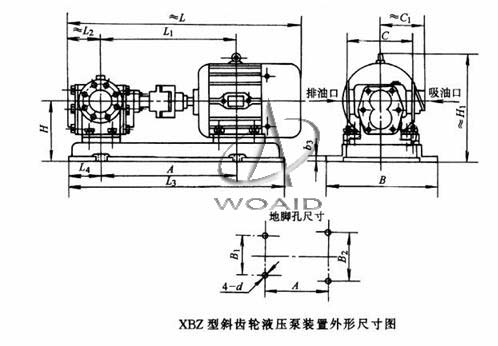

型号	H	H₁≈	A	B	B₁	B₂	C	C₁≈	d	b₃	L≈	L₁	L₂≈	L₃	L₄	质量/kg
XBZ-250	214	397	440	470	420	380	300	210	19	30	900	498.5	154.5	775	168.5	185
XBZ-400	235	445	510	500	440	380	300	220	19		1025	575	182	860	190	238
XBZ-630	290	507	575	540	480	420	370	275	24		1156	655.5	208	970	215.5	358
XBZ-1000	320	578	640	610	550	420	370	305	24	35	1353	780	243	1130	290	472

三、XBZ1斜齿轮油泵及装置

XB1斜齿轮油泵
型号	公称流量 (l/min)	公称压力 MPa	容积效率（%）	吸入高度（mm）	重量（kg）
XB1-160	160	0.63	≥90	≥500	59
XB1-200	200				60
XB1-250	250				76
XB1-315	315				78
XB1-400	400				98.5
XB1-500	500				100

XBZ1斜齿轮油泵装置
型号	电动机
	型号	功率kw	转速r/min	质量kg
XBZ1-160	Y132M-4-B3	7.5	1440	190
XBZ1-200				190
XBZ1-250	Y160M-4-B3	11	1460	259
XBZ1-315				261
XBZ1-400	Y160L-4-B3	15	1460	302
XBZ1-500				303

油泵进、出口速度：进口速度1-2米/秒，出口速度2-4米/秒。为满足用户需要，斜齿轮油泵可单独定货。
