SPL双筒网片式滤油器
主要用于冶金、矿山、石油、化工等行业中的重型机械设备上。
在稀油循环润滑系统和液压传动系统中润滑油、液压油,以及各种燃油的滤清,滤去不溶于油的污物,以保持油液的清洁。
其它场合可按条件选用。
一、用途
本类产品主要用于冶金、矿山、石油、化工等行业中的重型机械设备上的稀油循环润滑系统和液压传动系统中润滑油、液压油,以及各种燃油的滤清,滤去不溶于油的污物,以保持油液的清洁。其它场合可按条件选用。
二、主要性能参数
由于人字齿轮油泵的工作部件采用人字齿轮,所以和其他齿轮油泵比较具有以下优点:
1. 工作压力:0.8Mpa;
2. 清洗压降:0.15 Mpa;
3. 适用介质粘度值:46-460cSt;
4. 过滤精度:0.04-0.28mm(按用户需要选取);
5.过滤面积见下表:
公称通径DN | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
过滤面积(㎡) | 0.025 | 0.06 | 0.08 | 0.21 | 0.31 | 0.52 | 0.83 | 1.31 | 2.8 |
四、外形尺寸

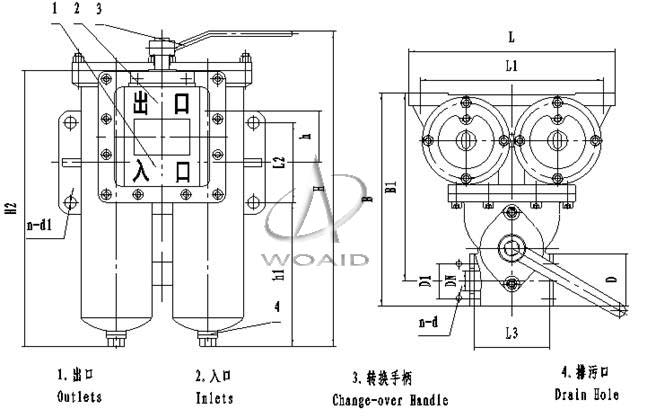

SPL型双筒油滤器
公称通径DN | 安装型式 | 外形尺寸 | 滤芯拆装距离 | 管路连接尺寸 | 管路安装尺寸 | 基座安装尺寸 | ||||||||||||||
螺纹联接 | 法兰联接 | |||||||||||||||||||
H | B | L | H1 | DW | D | D1 | n | d | h | h1 | H2 | B1 | L3 | L1 | L2 | b | n | d1 | ||
15 | C | 328 | 180 | 196 | 260 | M33×2 | —— | —— | — | — | 55 | 178 | 301 | 155 | 155 | 166 | 80 | 12 | 4 | 12 |
25 | D | 340 | 232 | 230 | 270 | M39×2 | —— | —— | — | — | 65 | 198 | 298 | 185 | 90 | 156 |
| 12 | 2 | 15 |
C | 207 | 260 | 143 | 175 | 230 | 100 | 4 | |||||||||||||
32 | D | 380 | 232 | 230 | 330 | —— | 60×60 | 44×44 | 4 | 9 | 65 | 263 | 333 | 185 | 90 | 170 |
| 12 | 2 | 15 |
C | 207 | 260 | 183 | 175 | 230 | 100 | 4 | |||||||||||||
40 | C | 462 | 261 | 314 | 385 | —— | 70×70 | 44×44 | 4 | 9 | 70 | 138 | 368 | 224 | 110 | 274 | 130 | 15 | 4 | 17 |
50 | X | 535 | 405 | 410 | 435 | —— | 86×86 | 64×64 | 4 | 11 | 90 | 220 | 395 | 335 | 140 | 260 | 210 | 18 | 4 | 21 |
C | 380 | 190 | 385 | 350 | 120 | |||||||||||||||
65 | X | 650 | 430 | 460 | 535 | —— | 100×100 | 75×75 | 4 | 11 | 105 | 360 | 500 | 350 | 160 | 260 | 210 | 18 | 4 | 21 |
C | 400 | 255 | 495 | 350 | 150 | |||||||||||||||
80 | X | 775 | 535 | 492 | 685 | —— | 116×116 | 92×92 | 4 | 14 | 124 | 433 | 640 | 450 | 190 | 350 | 270 | 20 | 4 | 21 |
100 | X | 800 | 825 | 565 | 685 | —— | 190 | 158 |
| 18 | 200 | 365 | 640 | 603 | 300 | 500 | 330 | 20 | 4 | 21 |

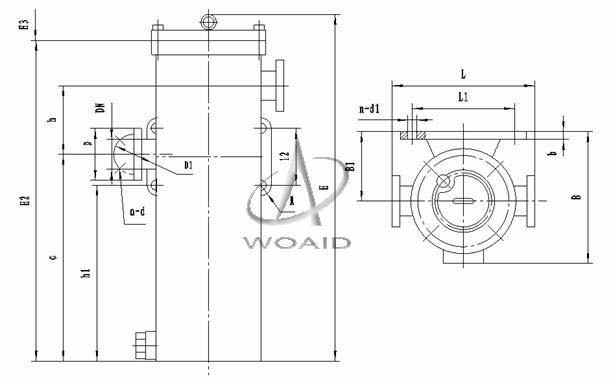

DPL型单筒油滤器
公称通径 DN | 安装形式 | 外形尺寸 | 拆装滤芯距离 | 管路连接尺寸 | 管路安装尺寸 | 基座安装尺寸 | |||||||||||||||
法兰连接 | |||||||||||||||||||||
H | B | L | H3 | D | D1 | n | d | h | H2 | B1 | c | L1 | L2 | L3 | L4 | b | R | n | d1 | ||
25 | X | 330 | 110 | 180 | 270 | □65 | 49 | 4 | 9 | 64 | 285 | 60 | 170 | 120 | 100 | 150 | 130 | 15 | 20 | 4 | 14 |
32 | X | 395 | 110 | 180 | 335 | □65 | 49 | 4 | 9 | 64 | 350 | 60 | 235 | 120 | 100 | 150 | 130 | 15 | 20 | 4 | 14 |
40 | X | 431 | 135 | 215 | 367 | □75 | 55 | 4 | 11 | 78 | 386 | 73 | 254 | 155 | 130 | 185 | 160 | 15 | 20 | 4 | 14 |
50 | X | 450 | 185 | 270 | 395 | 165 | 125 | 4 | 17.5 | 101 | 395 | 99 | 275 | 180 | 150 | 210 | 180 | 15 | 20 | 4 | 14 |
65 | X | 565 | 185 | 270 | 495 | 185 | 145 | 4 | 17.5 | 101 | 510 | 99 | 390 | 180 | 150 | 210 | 180 | 15 | 20 | 4 | 14 |
80 | X | 675 | 239 | 335 | 605 | 200 | 160 | 8 | 17.5 | 120 | 620 | 125 | 420 | 230 | 190 | 260 | 220 | 15 | 20 | 4 | 14 |
