管式换热器
作为一种传统的标准换热器,适用于液压、气动、润滑、轻化工、冶金、电力、医药、石化等行业,通过
年积累、改进了其结构、工艺、材料、技术性能更合理、更先进。
管式换热器的外壳有碳钢和不锈钢两种,换热管有紫铜、海军铜、不锈钢等,我公司可根据用户的不同需要进行设计和制造。
一、用途
板式换热器是由传热板片、密封胶垫、框架和夹紧螺栓等主要零部件组成。传热板片四个角形有角孔,镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的柜架上,用夹紧螺栓夹紧,密封胶垫按着人为设计的流程形式将各传热板片密封联结,形成迷宫式的介质流道,两种换热介质在相邻的流道内互相逆流,进行充分的热交换。传热板片波纹为人字形相邻板片具有反方向的人字形沟槽,沟槽的交叉点相互支撑形式接触点,介质流动时形成湍流,获得到很高的传热效率。

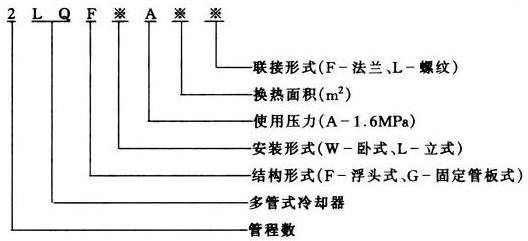

二、型号意义
三、技术规格
型号 |
2LQFW、2LQFL、 2LQF6W |
2LQF1W、 2LQF1L |
2LQGW | 2LQF4W | 4LQF3W | 2LQG2W |
换热面积/m2 | 0.5~16 | 19~290 | 0.22~11.45 | 0.5~14 | 1.3~5.3 | 0.2~4.25 |
传热系数/(W/(m2·K)) | 348~407 | 348~407 | 348~407 | 290~638 | 523~580 | 348~407 |
设计温度/℃ | 100 | 120 | 120 | 100 | 80 | 100 |
工作介质压力/MPa | 1.6 | 1.0 | 1.6 | 1.6 | 1.6 | 1.0 |
冷却介质压力/MPa | 0.8 | 0.5 | 1.0 | 0.8 | 0.4 | 0.5 |
油侧压力降/MPa | <0.1 | <0.1 | <0.1 | <0.1 | - | <0.1 |
介质粘度/(mm2/s) | 10~326 | 10~326 | 10~326 | 10~325 | 10~50 | 10~325 |
生产厂 | 四平市兴中液压件厂 |
型号 | 特 点 及 用 途 |

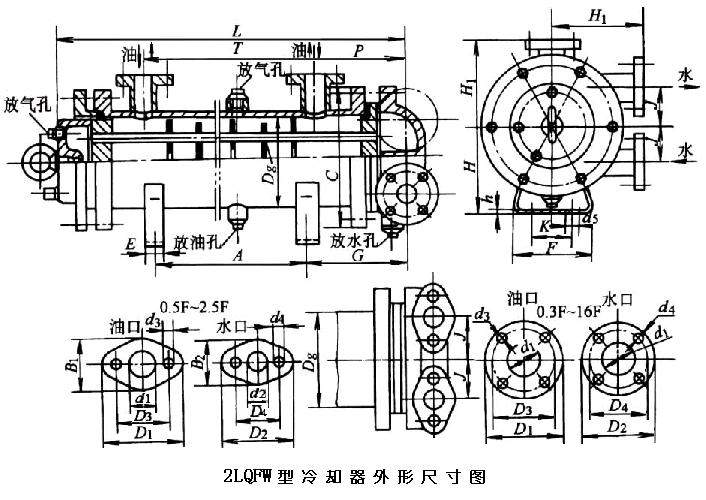

2LQFW | 浮头式结构,卧式安装,管束可在壳体内自由伸缩、并可抽出,***适用于介质温度较高或温差较大场合,清洗、维修方便 |

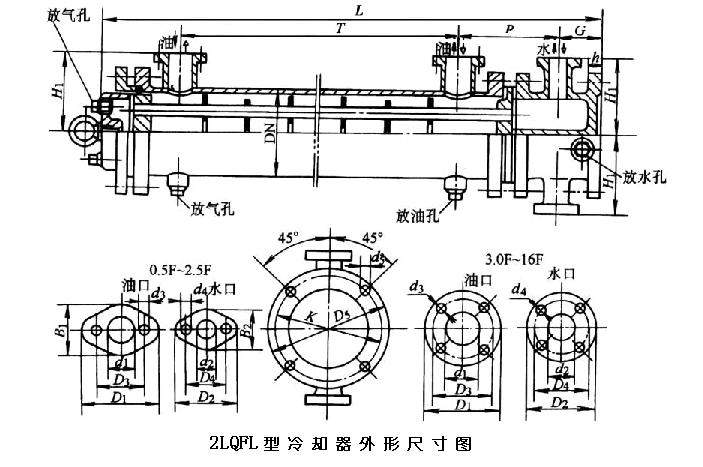

2LQFL | 浮头式结构,立式安装,管束可在壳体内自由伸缩、并可抽出,便于维修保养,适用于介质温度较高或温差较大的场合 |

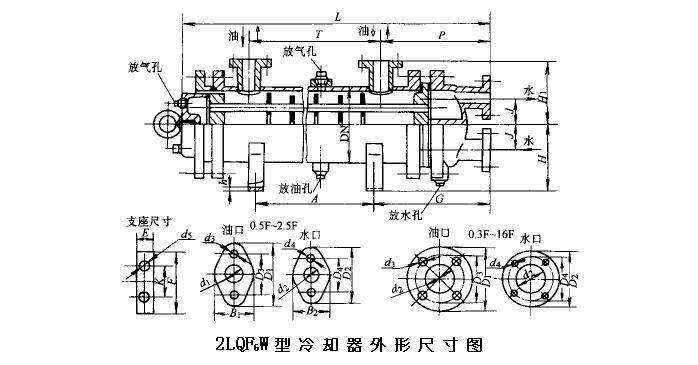

2LQF6W | 浮头式结构,卧式安装,管束可在壳体内自由伸缩、并可抽出,***适用于介质温度较高或温差较大场合,清洗、维修方便 |

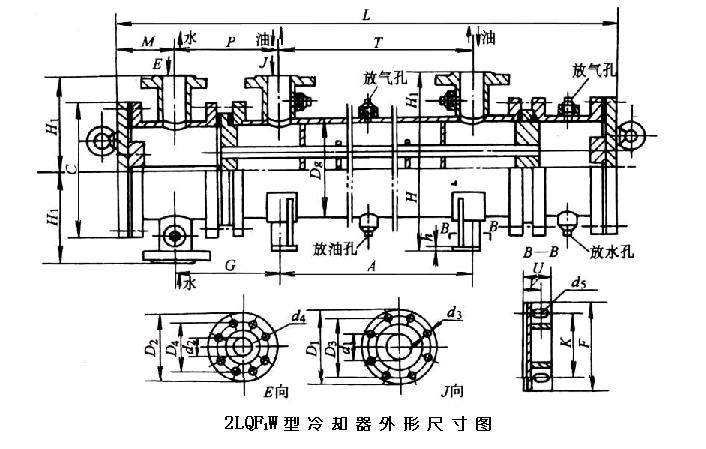

2LQF1W | 浮头卧式结构,管束伸缩不受壳体约束,清洗方便,适应性强,适用于介质温度较高或温差较大的场合 |

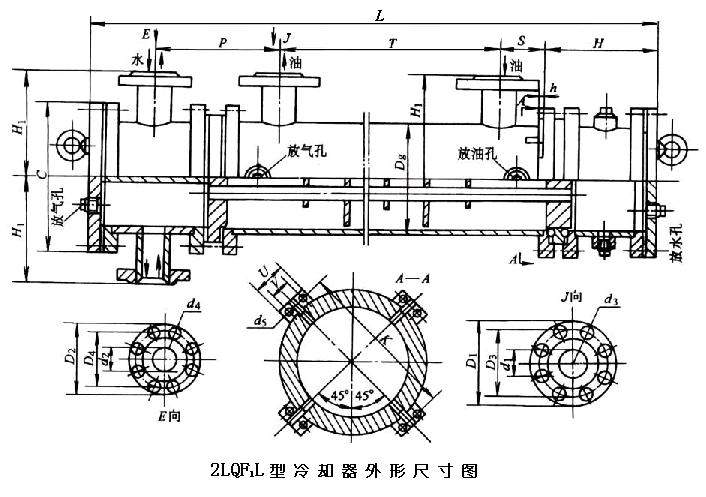

2LQF1L | 浮头结构,立式安装,管束可推出,便于清洗、适应性强,适用于介质温度较高或温差较大的场合 |

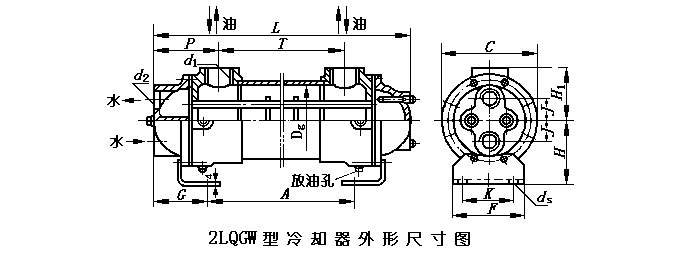

2LQGW | 固定管板式结构,换热管为黄铜,膨胀系数相同。用于介质温度较高或温差较大及需耐腐蚀的场合 |

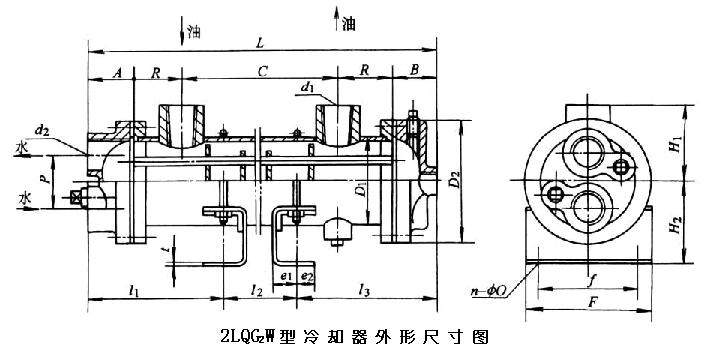

2LQG2W | 固定管板式结构,换热管为黄铜,其余均为钢结构,热效率高,适用于换热面积较小的场合 |

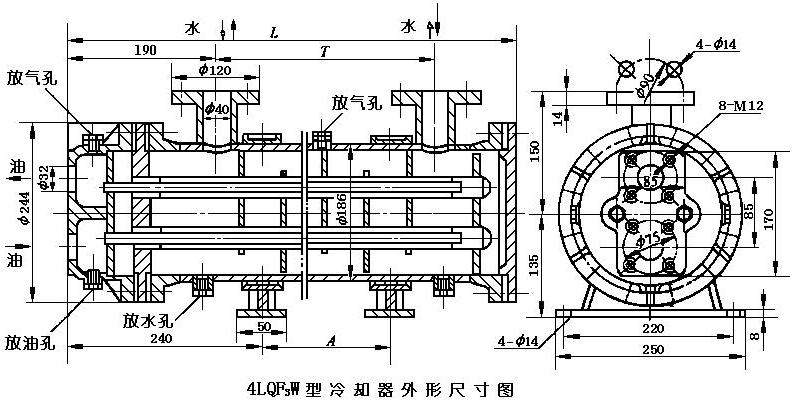

4LQF3W | 双重管间翅片式结构,结构紧凑先进,冷却效能高、体积小、重量轻、水阻小,为高效能冷却器。适用于系统布置要求紧凑的场合(德国引进产品) |

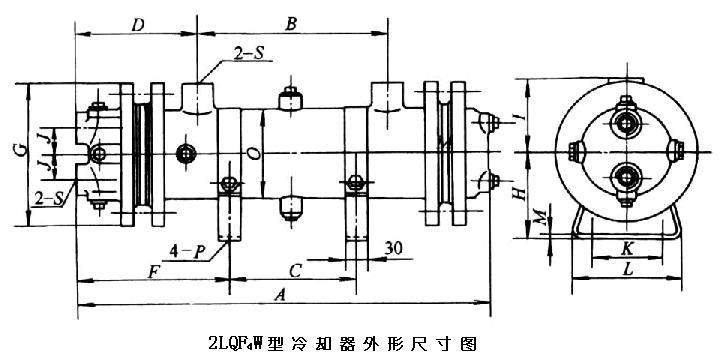

4LQF4W | 螺纹管冷却器、浮头式、热膨胀管束在壳体内可自由伸缩,传热系数高、体积小、重量轻,维修方便 |
型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
换热面积/m2 | 0.5 | 0.65 | 0.8 | 1.0 | 1.2 | 1.46 | 1.7 | 2.1 | 2.5 | 3.0 | 3.6 | 4.3 | 5.0 | 6.0 | 7.2 | 8.5 | 10 | 12 | 14 | 16 | |
底部尺寸/mm | D5 | 186 | 186 | 186 | 220 | 220 | 220 | 270 | 270 | 270 | 308 | 308 | 308 | 340 | 340 | 340 | 406 | 406 | 406 | 406 | 406 |
K | 164 | 164 | 164 | 190 | 190 | 190 | 240 | 240 | 240 | 278 | 278 | 278 | 310 | 310 | 310 | 366 | 366 | 366 | 366 | 366 | |
h | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | |
G | 75 | 75 | 75 | 80 | 80 | 80 | 85 | 85 | 85 | 90 | 90 | 90 | 95 | 95 | 95 | 100 | 100 | 100 | 100 | 100 | |
d5 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 18 | 18 | 18 | 18 | 18 | |
筒部尺寸/mm | Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
L | 620 | 745 | 870 | 760 | 886 | 1010 | 825 | 975 | 112 | 960 | 1085 | 1235 | 1015 | 1165 | 1340 | 1100 | 1225 | 1400 | 1400 | 1400 | |
H1 | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 | |
P | 93 | 93 | 93 | 105 | 105 | 105 | 120 | 120 | 120 | 170 | 170 | 170 | 190 | 190 | 190 | 210 | 210 | 210 | 210 | 210 | |
T | 357 | 482 | 607 | 460 | 585 | 710 | 500 | 650 | 800 | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 |
型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
法兰尺寸/mm | 椭 圆 法 兰 | 圆 形 法 兰 | |||||||||||||||||||
油 | d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 |
D1 | 90 | 90 | 90 | 100 | 100 | 100 | 118 | 118 | 118 | 160 | 160 | 160 | 180 | 180 | 180 | 195 | 195 | 195 | 195 | 195 | |
B1 | 64 | 64 | 64 | 72 | 72 | 72 | 85 | 85 | 85 | - | - | - | - | - | - | - | - | - | - | - | |
D3 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | 90 | 125 | 125 | 125 | 145 | 145 | 145 | 160 | 160 | 160 | 160 | 160 | |
d3 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | |
水 | d2 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
D2 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 145 | 145 | 145 | 160 | 160 | 160 | 180 | 180 | 180 | 180 | 180 | |
B2 | 45 | 45 | 45 | 64 | 64 | 64 | 72 | 72 | 72 | - | - | - | - | - | - | - | - | - | - | - | |
D4 | 55 | 55 | 55 | 65 | 65 | 65 | 75 | 75 | 75 | 110 | 110 | 110 | 125 | 125 | 125 | 145 | 145 | 145 | 145 | 145 | |
d4 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | |
质量/kg | 35 | 38 | 41 | 51 | 55 | 58 | 68 | 77 | 84 | 118 | 126 | 137 | 148 | 163 | 179 | 227 | 243 | 265 | 275 | 285 |
型号 |
换热面积/m2 |
板片数 |
基本尺寸/mm |
质量/kg |
工作压力/MPa |
||||||||||||||
L1 |
L2 |
L3 |
A1 |
A2 |
A3 |
H1 |
H2 |
H3 |
B1 |
B2 |
R |
a |
D |
DN |
型 号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
换热面积/m2 | 0.5 | 0.65 | 0.8 | 1.0 | 1.2 | 1.46 | 1.7 | 2.1 | 2.5 | 3.0 | 3.6 | 4.3 | 5.0 | 6.0 | 7.2 | 8.5 | 10 | 12 | 14 | 16 | |
底部
尺寸/mm |
A | 345 | 470 | 595 | 440 | 565 | 690 | 460 | 610 | 760 | 540 | 665 | 815 | 540 | 690 | 865 | 575 | 700 | 875 | 875 | 875 |
K | 90 | 90 | 90 | 104 | 104 | 104 | 120 | 120 | 120 | 140 | 140 | 140 | 170 | 170 | 170 | 230 | 230 | 230 | 230 | 230 | |
h | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | |
E | 40 | 40 | 40 | 45 | 45 | 45 | 50 | 50 | 50 | 55 | 55 | 55 | 60 | 60 | 60 | 65 | 65 | 65 | 65 | 65 | |
F | 140 | 140 | 140 | 160 | 160 | 160 | 180 | 180 | 180 | 210 | 210 | 210 | 250 | 250 | 250 | 320 | 320 | 320 | 320 | 320 | |
d5 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | |
筒部
尺寸/mm |
Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
H | 115 | 115 | 115 | 140 | 140 | 140 | 165 | 165 | 165 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 | |
j | 42 | 42 | 42 | 47 | 47 | 47 | 52 | 52 | 52 | 85 | 85 | 85 | 95 | 95 | 95 | 105 | 105 | 105 | 105 | 105 | |
H1 | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 | |
L | 545 | 670 | 790 | 680 | 805 | 930 | 740 | 890 | 1040 | 870 | 995 | 1145 | 920 | 1070 | 1245 | 1000 | 1125 | 1300 | 1300 | 1300 | |
G | 100 | 100 | 100 | 115 | 115 | 115 | 140 | 140 | 140 | 175 | 175 | 175 | 205 | 205 | 205 | 220 | 220 | 220 | 220 | 220 | |
P | 93 | 93 | 93 | 105 | 105 | 105 | 120 | 120 | 120 | 170 | 170 | 170 | 190 | 190 | 190 | 210 | 210 | 210 | 210 | 210 | |
T | 357 | 482 | 607 | 460 | 585 | 710 | 500 | 650 | 800 | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 | |
C | 186 | 186 | 186 | 220 | 220 | 220 | 270 | 270 | 270 | 308 | 308 | 308 | 340 | 340 | 340 | 406 | 406 | 406 | 406 | 406 |
型 号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
法兰尺寸/mm | 椭圆法兰 | 圆形法兰 | |||||||||||||||||||
油 | d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 |
D1 | 90 | 90 | 90 | 100 | 100 | 100 | 118 | 118 | 118 | 160 | 160 | 160 | 180 | 180 | 180 | 195 | 195 | 195 | 195 | 195 | |
B1 | 64 | 64 | 64 | 72 | 72 | 72 | 85 | 85 | 85 | - | - | - | - | - | - | - | - | - | - | - | |
D3 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | 90 | 125 | 125 | 125 | 145 | 145 | 145 | 160 | 160 | 160 | 160 | 160 | |
d3 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | 8×Ф18 | |
水 | d2 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
D2 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 145 | 145 | 145 | 160 | 160 | 160 | 180 | 180 | 180 | 180 | 180 | |
B2 | 45 | 45 | 45 | 64 | 64 | 64 | 72 | 72 | 72 | - | - | - | - | - | - | - | - | - | - | - | |
D4 | 55 | 55 | 55 | 65 | 65 | 65 | 75 | 75 | 75 | 110 | 110 | 110 | 125 | 125 | 125 | 145 | 145 | 145 | 145 | 145 | |
d4 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | |
质量/kg | 30 | 33 | 36 | 47 | 51 | 54 | 60 | 70 | 76 | 110 | 119 | 130 | 145 | 161 | 176 | 215 | 231 | 250 | 260 | 270 |
型 号 | A19F | A25F | A29F | A36F | A45F | A55F | A68F | A77F | A100F | A135F | A176F | A244F | A290F |
换热面积/m2 | 19 | 25 | 29 | 36 | 45 | 55 | 68 | 77 | 100 | 135 | 176 | 244 | 290 |
Dg | 273 | 325 | 351 | 402 | 450 | 500 | 560 | 600 | 700 | 800 | 705 | 810 | 810 |
C | 360 | 415 | 445 | 495 | 550 | 600 | 655 | 705 | 805 | 905 | 805 | 908 | 908 |
H1 | 248 | 280 | 298 | 324 | 350 | 375 | 405 | 432 | 490 | 540 | 489 | 540 | 540 |
H | 190 | 216 | 268 | 292 | 305 | 375 | 405 | 432 | 490 | 540 | 489 | 540 | 540 |
V | 35 | 35 | 50 | 50 | 50 | 70 | 70 | 70 | 100 | 100 | 100 | 100 | 100 |
U | 60 | 60 | 85 | 85 | 85 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | 125 |
K | 140 | 165 | 190 | 215 | 240 | 265 | 345 | 345 | 380 | 432 | 382 | 432 | 432 |
F | 200 | 230 | 250 | 270 | 300 | 325 | 400 | 400 | 435 | 480 | 430 | 480 | 480 |
h | 10 | 10 | 10 | 10 | 10 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
d1 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 250 |
D1 | 195 | 280 | 280 | 280 | 280 | 335 | 335 | 335 | 405 | 405 | 405 | 405 | 405 |
D3 | 160 | 240 | 240 | 240 | 240 | 295 | 295 | 295 | 355 | 355 | 355 | 355 | 355 |
d2 | 80 | 80 | 100 | 100 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 |
D2 | 195 | 195 | 215 | 215 | 280 | 280 | 280 | 280 | 335 | 335 | 335 | 335 | 335 |
D4 | 160 | 160 | 180 | 180 | 240 | 240 | 240 | 240 | 295 | 295 | 295 | 295 | 295 |
长形孔4-d5 | 16×22 | 16×32 | 16×32 | 19×32 | 19×32 | 19×32 | 19×32 | 19×32 | Ф22 | Ф22 | Ф22 | Ф22 | Ф22 |
d3 | 8孔Ф23 | 8孔Ф23 | 8孔Ф23 | 8孔Ф23 | 8孔Ф23 | 12孔Ф23 | 12孔Ф23 | 12孔Ф23 | 12孔Ф25 | 12孔Ф25 | 12孔Ф25 | 12孔Ф25 | 12孔Ф25 |
8-d4 | Ф18 | Ф18 | Ф18 | Ф18 | Ф23 | Ф23 | ¢23 | ¢23 | ¢23 | ¢23 | ¢23 | ¢23 | ¢23 |
M | 140 | 145 | 160 | 165 | 190 | 195 | 200 | 205 | 240 | 255 | 201 | 611 | 611 |
P | 290 | 292 | 310 | 320 | 345 | 385 | 390 | 395 | 458 | 475 | 381 | 404 | 404 |
T | 2690 | 2690 | 2690 | 2680 | 2680 | 2615 | 2600 | 2595 | 2525 | 2510 | 4705 | 4993 | 5909 |
L | 3460 | 3470 | 3510 | 3520 | 3580 | 3630 | 3640 | 3655 | 2730 | 3770 | 5709 | 6022 | 7059 |
A | 2690 | 2690 | 2670 | 2640 | 2670 | 2590 | 2590 | 2590 | 2690 | 2620 | 4700 | 4800 | 5800 |
G | 240 | 240 | 280 | 285 | 310 | 345 | 350 | 355 | 360 | 375 | 425 | 450 | 450 |
质量/kg | 430 | 551 | 624 | 811 | 912 | 1108 | 1362 | 1584 | 2267 | 3170 | 4170 | 5200 | 5900 |
型 号 | A19F | A25F | A29F | A36F | A45F | A455F | A68F | A77F | A100F | A165F | A176F | A244F | A290F |
换热面积/m2 | 19 | 25 | 29 | 36 | 45 | 55 | 68 | 77 | 100 | 135 | 176 | 244 | 290 |
Dg | 273 | 325 | 351 | 402 | 450 | 500 | 560 | 600 | 700 | 800 | 706 | 810 | 810 |
C | 360 | 415 | 445 | 495 | 550 | 600 | 655 | 705 | 805 | 905 | 805 | 908 | 908 |
H1 | 248 | 280 | 298 | 324 | 350 | 375 | 405 | 432 | 490 | 540 | 489 | 540 | 540 |
H | 185 | 200 | 205 | 240 | 225 | 225 | 276 | 240 | 245 | 250 | 250 | 265 | 265 |
K | 420 | 455 | 485 | 535 | 600 | 650 | 705 | 755 | 855 | 960 | 865 | 964 | 964 |
h | 12 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
V | 80 | 100 | 120 | 140 | 140 | ||||||||
U | 120 | 140 | 160 | 175 | 165 | ||||||||
d5 | 8×Ф16 | ||||||||||||
d1 | 150 | 200 | 250 | ||||||||||
D1 | 280 | 335 | 405 | ||||||||||
D3 | 240 | 295 | 355 | ||||||||||
d3 | 8×Ф23 | 12×Ф23 | 12×Ф25 | ||||||||||
d2 | 80 | 100 | 150 | 200 | |||||||||
D2 | 195 | 215 | 280 | 335 | |||||||||
D4 | 160 | 180 | 240 | 295 | |||||||||
d4 | 8×Ф18 | 8×Ф23 | |||||||||||
S | 150 | 145 | 145 | 150 | 145 | 185 | 175 | 215 | 190 | 225 | 175 | 173 | 177 |
P | 290 | 292 | 310 | 320 | 345 | 385 | 390 | 395 | 458 | 475 | 381 | 404 | 404 |
T | 2690 | 2690 | 2690 | 2680 | 2680 | 2615 | 2600 | 2595 | 2525 | 2510 | 4705 | 4993 | 5905 |
L | 3460 | 3470 | 3510 | 3520 | 3580 | 3630 | 3640 | 3655 | 3730 | 3770 | 5710 | 6022 | 7059 |
质量/kg | 430 | 551 | 324 | 811 | 912 | 1108 | 1362 | 1584 | 2267 | 3170 | 4170 | 5200 | 5900 |
规格/m2 | 尺寸/mm | 质量/kg | ||||||||||||||
A | B | C | D | F | G | H | I | J | K | L | M | P | O | S | ||
0.5 | 464 | 212 | 134 | 140 | 178 | 160 | 100 | 80 | 28 | 80 | 130 | 3 | Ф12 | 100 | G3/4 | 17 |
0.7 | 522 | 270 | 192 | 18 | ||||||||||||
1.0 | 696 | 444 | 366 | 22 | ||||||||||||
1.6 | 698 | 734 | 656 | 27 | ||||||||||||
1.3 | 550 | 278 | 191 | 150 | 193 | 190 | 120 | 95 | 30 | 100 | 157 | 3 | Ф12 | 130 | G1 | 30 |
2.0 | 706 | 434 | 347 | 34 | ||||||||||||
2.5 | 862 | 590 | 500 | 40 | ||||||||||||
3.5 | 1096 | 824 | 737 | 48 | ||||||||||||
3.0 | 674 | 382 | 285 | 160 | 208 | 230 | 145 | 115 | 50 | 130 | 188 | 4 | Ф14 | 164 | G1 1/4 | 52 |
4.0 | 830 | 538 | 441 | 61 | ||||||||||||
4.5 | 908 | 616 | 519 | 65 | ||||||||||||
5.5 | 1064 | 772 | 675 | 73 | ||||||||||||
5.0 | 742 | 430 | 328 | 170 | 220 | 260 | 170 | 135 | 62 | 150 | 217 | 4 | Ф14 | 194 | G1 1/2 | 71 |
6.0 | 830 | 518 | 416 | 77 | ||||||||||||
7.0 | 918 | 606 | 504 | 83 | ||||||||||||
9.0 | 1180 | 868 | 766 | 102 | ||||||||||||
8.0 | 739 | 446 | 332 | 180 | 246 | 290 | 195 | 155 | 70 | 180 | 246 | 4 | Ф14 | 224 | G2 | 95 |
10 | 969 | 622 | 508 | 111 | ||||||||||||
12 | 1145 | 798 | 684 | 127 | ||||||||||||
14 | 1321 | 974 | 860 | 143 |
型号 | 换热面积/m2 | 壳体尺寸/mm | 支座尺寸/mm |
两端尺寸/mm |
|||||||||||||||||||
L | L1 | C | R | D1 | H1 | d1 | l1 | l2 | l3 | H2 | F | f | e1 | e2 | t | n-ФO | D2 | p | d2 | A | B | ||
10/0.2 | 0.2 | 347 | 270 | 180 | 45 | 76 | 60 | G1 | 120 | 105 | 122 | 70 | 102 | 80 | 15 | 15 | 3 | 4-Ф10 | 110 | 52 | G3/4 | 40 | 37 |
10/0.4 | 0.4 | 527 | 450 | 360 | 285 | ||||||||||||||||||
10/0.5 | 0.5 | 757 | 680 | 590 | 515 | ||||||||||||||||||
10/1.0 | 1.0 | 444 | 340 | 240 | 50 | 114 | 85 | G5/4 | 140 | 160 | 142 | 90 | 148 | 120 | 20 | 20 | 3 | 4-Ф12 | 147 | 76 | G1 | 52 | 52 |
10/1.25 | 1.25 | 554 | 450 | 350 | 270 | ||||||||||||||||||
10/1.4 | 1.4 | 634 | 530 | 430 | 350 | ||||||||||||||||||
10/1.8 | 1.8 | 784 | 680 | 580 | 500 | ||||||||||||||||||
10/2.24 | 2.24 | 954 | 850 | 750 | 670 | ||||||||||||||||||
10/2.0 | 2.0 | 587 | 450 | 340 | 55 | 140 | 95 | G3/2 | 175 | 250 | 162 | 145 | 180 | 140 | 24 | 16 | 5 | 4-Ф15 | 194 | 100 | G1 | 72 | 65 |
10/3.0 | 3.0 | 817 | 680 | 570 | 480 | ||||||||||||||||||
10/3.75 | 3.75 | 987 | 850 | 740 | 650 | ||||||||||||||||||
10/4.25 | 4.25 | 1107 | 970 | 860 | 770 |
型号 | 尺寸/mm | 换热面积/m2 | 无介质重量/kg | 容积 | |||||||||||||||
Dg | C | L | T | P | H1 | G | A | H | F | K | d5 | d2 | d1 | J | 管内/L | 管间/L | |||
2LQGW-A0.22L |
80 | 106 | 273 | 152 | 65 | 62 | 45 | 183 | 65 | 80 | 60 | 1016 | G1 | G1 | 25 | 0.22 | 5.4 | 0.45 | 0.61 |
2LQGW-A0.40L | 433 | 312 | 343 | 0.40 | 6.4 | 1.66 | 1.09 | ||||||||||||
2LQGW-A0.66L | 683 | 562 | 593 | 0.66 | 7.7 | 0.98 | 1.83 | ||||||||||||
2LQGW-A1.03L | 893 | 872 | 903 | 1.03 | 9.4 | 1.38 | 2.75 | ||||||||||||
2LQGW-A1.36L | 1293 | 1172 | 1203 | 1.36 | 11.1 | 1.78 | 3.67 | ||||||||||||
2LQGW-A0.86L | 130 | 165 | 470 | 287 | 94 | 92 | 76 | 323 | 89 | 130 | 106 | 1218 | G1 1/2 | G1 1/2 | 38 | 0.86 | 21 | 2.31 | 2.54 |
2LQGW-A1.46L | 720 | 537 | 573 | 1.46 | 25 | 3.29 | 4.28 | ||||||||||||
2LQGW-A2.02L | 1030 | 847 | 883 | 2.02 | 29.5 | 4.51 | 6.45 | ||||||||||||
2LQGW-A2.91L | 1330 | 1147 | 1183 | 2.91 | 34 | 5.68 | 8.24 | ||||||||||||
2LQGW-A2.11L | 155 | 190 | 731 | 521 | 109 | 108 | 96 | 546 |
105 |
150 | 125 | 1218 | G2 | G2 | 40 | 2.11 | 34 | 4.93 | 6.04 |
2LQGW-A3.18L | 1041 | 831 | 856 | 3.18 | 43 | 6.69 | 9.03 | ||||||||||||
2LQGW-A4.22L | 1341 | 1131 | 1156 | 4.22 | 52 | 8.39 | 12 | ||||||||||||
2LQGW-A7.27L | 1646 | 1436 | 1461 | 5.27 | 61 | 10.1 | 14.9 | ||||||||||||
2LQGW-A3.82L | 206 | 250 | 777 | 483 | 154 | 143 | 135 | 520 | 137 | 210 | 180 | 1622 | G2 1/2 | G3 | 57 | 3.82 | 68 | 9.5 | 10.6 |
2LQGW-A5.76L | 1087 | 793 | 830 | 5.76 | 84 | 12.7 | 15.7 | ||||||||||||
2LQGW-A7.65L | 1387 | 1093 | 1130 | 7.56 | 100 | 15.8 | 20.6 | ||||||||||||
2LQGW-A9.55L | 1692 | 0398 | 1435 | 9.55 | 115 | 19 | 25.7 | ||||||||||||
2LQGW-A11.45L | 1997 | 1703 | 1704 | 11.45 | 131 | 22 | 30.7 |
型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
换热面积/m2 | 0.5 | 0.65 | 0.8 | 1.0 | 1.2 | 1.46 | 1.7 | 2.1 | 2.5 | 3.0 | 3.6 | 4.3 | 5.0 | 6.0 | 7.2 | 8.5 | 10 | 12 | 14 | 16 | |
底部尺寸/mm | A | 345 | 470 | 440 | 440 | 565 | 690 | 460 | 610 | 760 | 540 | 665 | 815 | 540 | 690 | 865 | 575 | 700 | 875 | 875 | 875 |
K | 90 | 90 | 104 | 104 | 104 | 104 | 120 | 120 | 120 | 140 | 140 | 140 | 170 | 170 | 170 | 230 | 230 | 230 | 230 | 230 | |
h | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | |
E | 40 | 40 | 40 | 45 | 45 | 45 | 50 | 50 | 50 | 55 | 55 | 55 | 60 | 60 | 60 | 65 | 65 | 65 | 65 | 65 | |
F | 140 | 140 | 140 | 160 | 160 | 160 | 180 | 180 | 180 | 210 | 210 | 210 | 250 | 250 | 250 | 320 | 320 | 320 | 320 | 320 | |
d5 | 11 | 11 | 11 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | |
筒部尺寸/mm | Dg | 114 | 114 | 114 | 150 | 150 | 150 | 186 | 186 | 186 | 219 | 219 | 219 | 245 | 245 | 245 | 325 | 325 | 325 | 325 | 325 |
H | 115 | 115 | 115 | 140 | 140 | 140 | 165 | 165 | 165 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 | |
j | 42 | 42 | 42 | 47 | 47 | 47 | 52 | 52 | 52 | 85 | 85 | 85 | 95 | 95 | 95 | 105 | 105 | 105 | 105 | 105 | |
H1 | 95 | 95 | 95 | 115 | 115 | 115 | 140 | 140 | 140 | 200 | 200 | 200 | 240 | 240 | 240 | 280 | 280 | 280 | 280 | 280 | |
L | 614 | 859 | 859 | 762 | 887 | 1012 | 846 | 996 | 1146 | 965 | 1090 | 1240 | 1022 | 1172 | 1347 | 1112 | 1237 | 1412 | 1412 | 1412 | |
G | 169 | 169 | 169 | 197 | 197 | 197 | 246 | 246 | 246 | 270 | 270 | 270 | 307 | 307 | 307 | 332 | 332 | 332 | 332 | 332 | |
P | 162 | 162 | 162 | 190 | 190 | 190 | 226 | 226 | 226 | 265 | 265 | 265 | 292 | 292 | 292 | 322 | 322 | 322 | 322 | 322 | |
T | 357 | 607 | 607 | 460 | 585 | 710 | 500 | 650 | 800 | 565 | 690 | 840 | 570 | 720 | 895 | 590 | 715 | 890 | 890 | 890 |
型号 | A0.5F | A0.65F | A0.8F | A1.0F | A1.2F | A1.46F | A1.7F | A2.1F | A2.5F | A3.0F | A3.6F | A4.3F | A5.0F | A6.0F | A7.2F | A8.5F | A10F | A12F | A14F | A16F | |
法兰尺寸/mm | 椭 圆 法 兰 | - | 圆 形 法 兰 | ||||||||||||||||||
油 | d1 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | 80 |
D1 | 90 | 90 | 90 | 100 | 100 | 100 | 118 | 118 | 118 | 160 | 160 | 160 | 180 | 180 | 180 | 195 | 195 | 195 | 1495 | 195 | |
B1 | 64 | 64 | 64 | 72 | 72 | 72 | 85 | 85 | 85 | - | - | - | - | - | - | - | - | - | - | - | |
D3 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | 90 | 125 | 125 | 125 | 145 | 145 | 145 | 160 | 160 | 160 | 160 | 160 | |
d3 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 18 | 8×18 | 8×18 | 8×18 | 8×18 | 8×18 | |
水 | d2 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
D2 | 80 | 80 | 80 | 90 | 90 | 90 | 100 | 100 | 100 | 145 | 145 | 145 | 160 | 160 | 160 | 180 | 180 | 180 | 180 | 180 | |
B2 | 45 | 45 | 45 | 64 | 64 | 64 | 72 | 72 | 72 | - | - | - | - | - | - | - | - | - | - | - | |
D4 | 55 | 55 | 55 | 65 | 65 | 65 | 75 | 75 | 75 | 110 | 110 | 110 | 125 | 125 | 125 | 145 | 145 | 145 | 145 | 145 | |
d4 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | |
质量/kg | 30 | 33 | 36 | 47 | 51 | 54 | 60 | 70 | 76 | 110 | 119 | 130 | 145 | 161 | 176 | 215 | 231 | 250 | 260 | 270 |
旧型号 | 新型号 |
换热面积 /m2 |
L/mm | T/mm | A/mm | 无介质质量/kg | 容积 | |
管内/L | 管间/L | |||||||
4LQF3W-A315F | 4LQF3W-A1.3F | 1.3 | 490 | 205 | ≤105 | 49 | 4.8 | 3.8 |
4LQF3W-A400F | 4LQF3W-A1.7F | 1.7 | 575 | 290 | ≤190 | 53 | 5.6 | 4.8 |
4LQF3W-A500F | 4LQF3W-A2.1F | 2.1 | 675 | 390 | ≤290 | 59 | 6.5 | 6 |
4LQF3W-A630F | 4LQF3W-A2.6F | 2.6 | 805 | 520 | ≤420 | 66 | 7.7 | 7.6 |
4LQF3W-A800F | 4LQF3W-A3.4F | 3.4 | 975 | 690 | ≤590 | 75 | 9.3 | 9.7 |
4LQF3W-A1100F | 4LQF3W-A4.2F | 4.2 | 1175 | 890 | ≤790 | 86 | 11.1 | 12.1 |
4LQF3W-A1250F | 4LQF3W-A5.3F | 5.3 | 1425 | 1140 | ≤1040 | 99 | 13.4 | 15.1 |
油流量 /(L/min) |
热流量 /W |
油侧压力降 /MPa |
||||||
58 | 12900 | 15600 | 18500 | 21300 | 24000 | 26800 | 29000 | ≤0.1 |
66 | 14700 | 18000 | 21000 | 24400 | 27500 | 30500 | 33000 | |
75 | 16500 | 20000 | 23700 | 23300 | 30800 | 34500 | 37400 | |
83 | 17600 | 22400 | 25600 | 29500 | 33500 | 37500 | 41500 | 0.11~0.15 |
92 | 19300 | 24500 | 28000 | 31500 | 36000 | 40500 | 44500 | |
100 | 21100 | 25000 | 29500 | 34500 | 39400 | 41500 | 48500 | |
108 | 21800 | 27000 | 31000 | 36300 | 41500 | 43500 | 51500 | |
116 | 23500 | 27500 | 33500 | 39000 | 43500 | 45500 | 55500 | 0.15~0.2 |
125 | 24000 | 28500 | 36000 | 40500 | 45500 | 52500 | 58500 | |
132 | 24500 | 29000 | 38500 | 42000 | 48500 | 55000 | 61000 | |
150 | 25500 | 31500 | 41000 | 46000 | 53000 | 60000 | 66000 | 0.2~0.3 |
166 | 27000 | 35000 | 44000 | 49000 | 57000 | 65000 | 73000 | |
184 | 30000 | 36000 | 46000 | 50000 | 59000 | 69000 | 77000 | |
200 | 32000 | 38000 | 46000 | 55000 | 65000 | 75000 | 84000 | |
换热面积 | A1.3F | A1.7F | A2.1F | A2.6F | A3.4F | A4.2F | A5.3F | - |
型号 | 4LQF3W |
