液压站
液压站又称液压泵站,是独立的液压装置。
按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械下。
控制液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。
一、用途
液压站又称液压泵站,是独立的液压装置,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。液压站通过电机带动油泵旋转,泵从油 箱中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)和液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。
二、性能结构优点
YZ系列液压站是我公司生产的标准液压站,作为独立的液压传动装置,按主机要求供油,控制油流的方向,压力和流量,可满足各类设备的动作要求。 标准液压站是泵装置,集成块或叠加阀,油箱及辅助装置等组合而成,结构紧凑,造型美观。液压站提供的系统工作压力有10、16、25、31.5MPa四种规格,******工作流量可达400L/Min,足以满足各种领域中的不同要求。
此外我公司还可根据用户的需要设计各种非标液压站,欢迎新老用户洽谈合作。
油箱容量规格表 单位:升
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 800 |
1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6300 |

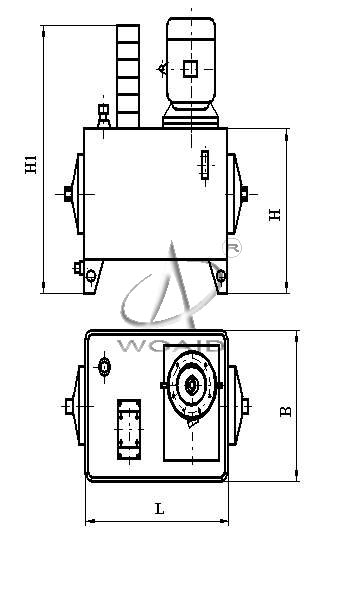

YZ系列上置立式液压站外形尺寸图
L型:泵上置立式
泵装置立式安装在油箱盖板上,如上图所示,常用于中小流量定量泵系统中。
油箱容量(升) | L | B | H |
25 | - | - | - |
40 | - | - | - |
63 | - | - | - |
100 | 700 | 500 | 520 |
160 | 800 | 600 | 600 |
250 | 900 | 700 | 700 |
400 | 1000 | 800 | 850 |
630 | 1200 | 900 | 930 |
800 | 1300 | 1000 | 970 |

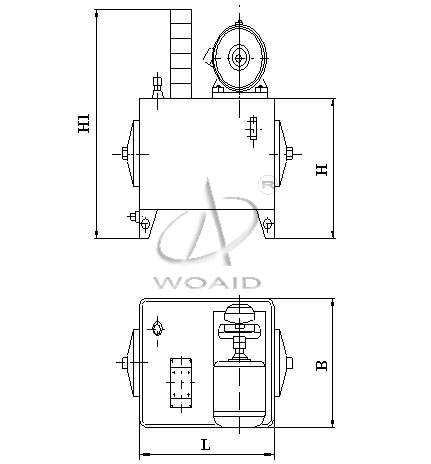

YZ系列上置卧式液压站外形尺寸图
W型:泵上置卧式 泵装置卧式安装在油箱盖板上,如上图所示,常用于中小流量定量泵系统中。
外形尺寸:mm
油箱容量(升) | L | H | B |
100 | 700 | 500 | 520 |
160 | 800 | 600 | 600 |
250 | 900 | 700 | 700 |
400 | 1000 | 800 | 850 |
注:H1根据集成块多少而定。

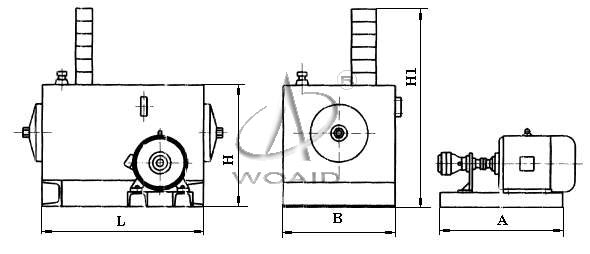

YZ系列旁置式液压站外形尺寸图
P型:泵旁置式 泵装置卧式安装在油箱旁,如上图所示,常用于中高压,中大流量液压系统中。
外形尺寸:mm
油箱容量(升) |
L | B | H |
A |
250 | 900 | 700 | 700 | 依电机泵而定 |
400 | 1000 | 800 | 850 | 依电机泵而定 |
630 | 1200 | 900 | 930 | 依电机泵而定 |
800 | 1300 | 1000 | 970 | 依电机泵而定 |
1000 | 1400 | 1100 | 1080 | 依电机泵而定 |
1250 | 1400 | 1100 | 1180 | 依电机泵而定 |
1600 | 1600 | 1200 | 1180 | 依电机泵而定 |
2000 | 1800 | 1300 | 1300 | 依电机泵而定 |
2500 | 2000 | 1400 | 1300 | 依电机泵而定 |
3200 | 2200 | 1500 | 1400 | 依电机泵而定 |
4000 | 2500 | 1500 | 1500 | 依电机泵而定 |
5000 | 2500 | 1800 | 1500 | 依电机泵而定 |
6300 | 2800 | 1800 | 1600 | 依电机泵而定 |
注:H1根据集成块多少而定。

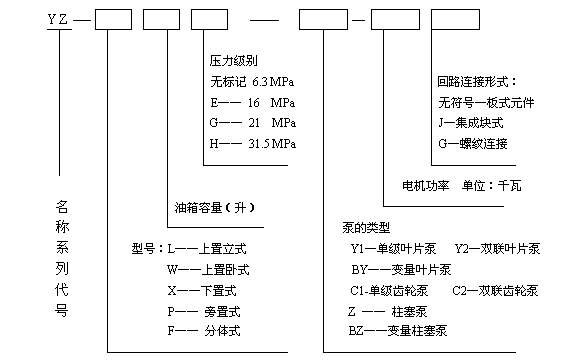

油箱容量(L) |
泵站 |
电机功率/KW | 压力MPa | 型号 | 油箱容 量/L |
泵站 |
电机功率(KW) | 油泵压 力Mpa | 型号 |
25 | 上置立式 | 0.55 | 6.3 |
YZ-L25—Y1-0.55 |
630 | 上置立式 | 5.5 | 6.3 | YZ-L630—Y1-5.5 |
40 | 上置立式 | 0.55 | YZ-L40—YI-0.55 | 7.5 | YZ-L630—Y1-7.5 | ||||
0.75 | YZ-L40—Y1-0.75 |
旁置式
下置式 分体式 |
30 | 32 |
YZ-P/X/F630H— |
||||
60 | 上置立式 | 0.75 | YZ-L63—YI-0.75 | 20 | YZ-P/X/F630G—Z30 | ||||
1.1 | YZ-L63—Y1-1.1 | 16 | YZ-P/X/F630E—C30 | ||||||
1.5 | YZ-L63—Y1-1.5 | 800 | 上置立式 | 7.5 | 6.3 | YZ-L800—YI-7.5 | |||
100 | 上置立式 | 1.1 | YZ-L100—Y2-1.1 | 11 | YZ-L800—YI-11 | ||||
1.5 | YZ-L100—Y1-1.5 |
旁置式
下置式 分体式 |
40 | 32 | YZ-P/X/F800H—Z40 | ||||
1.5 | YZ-L100—Y2-1.5 | 20 | YZ-P/X/F800G—Z40 | ||||||
2.2 | YZ-L100—Y2-2.2 | 16 | YZ-P/X/F800E—C40 | ||||||
上置卧式 | 2.2 | YZ-W100—BY-2.2 | 1000 |
旁置式
下置式 分体式
|
7.5 | 6.3 | YZ-P/X/F1000-Y1-7.5 | ||
160 | 上置立式 | 1.1 | YZ-L160—Y1-1.1 | 11 | YZ-P/X/F1000-Y1-11 | ||||
1.5 | YZ-L160—Y1-1.5 | 13 | YZ-P/X/F1000-Y1-13 | ||||||
2.2 | YZ-L160—Y1-2.2 | 30×2 | 32 | YZ-P/X/F1000H-Z60 | |||||
2.2 | YZ-L160—Y2-2.2 | 20 | YZ-P/X/F1000G-Z60 | ||||||
3 |
YZ-L160—Y2- |
16 |
YZ-P/X/F1000E-C |
||||||
上置卧式 | 2.2 | YZ-W160—BY-2.2 | 1250 |
旁置式
下置式 分体式
|
11 | 6.3 | YZB1250—D11 | ||
3 |
Y |
13 | YZB1250—D13 | ||||||
250 | 上置立式 | 1.5 | YZ-L250—Y1-1.5 | 15 | YZB1250—D15 | ||||
2.2 | YZ-L250—Y1-2.2 | 30+40 | 32 |
YZB1250H—Z( |
|||||
3 | YZ-L250—Y1-3 | 20 |
YZB1250F—Z(3 |
||||||
3 | YZ-L250—Y2-3 | 16 |
YZB1250E—Z(3 |
||||||
4 | YZ-L250—Y2-4 | 1600 | 旁置式 | 13 | 6.3 | YZ-P/X/F1600-Y1-13 | |||
上置卧式 | 3 | YZ-W250—BY-3 | 15 | YZ-P/X/F1600-Y1-15 | |||||
4 | YZ-W250—BY-4 | 18.5 | YZ-P/X/F1600-Y1-18.5 | ||||||
旁置式 | 13 | 32 | YZ-X250H—Z-13 | 40×2 | 32 | YZ-P/X/F1600H-Z40×2 | |||
21 | YZ-X250G—Z-13 | 20 | YZ-P/X/F1600G-Z40×2 | ||||||
16 | YZ-X250E—C1-13 | 16 | YZ-P/X/F1600E-Z40×2 | ||||||
下置式 | 13 | 32 | YZ-X250H—Z-13 | - | |||||
21 | YZ-X250G—Z-13 | ||||||||
16 | YZ-X250E—C1-13 | ||||||||
400 | 上置立式 | 2.2 | 6.3 | YZ-L400—Y1-2.2 | 2000 |
旁置式
下置式 分体式
|
15 | 6.3 | YZ-P/X/F2000-Y1-15 |
3 | YZ-L400—Y1-3 | 18.5 | YZ-P/X/F2000-Y1-18.5 | ||||||
4 | YZ-L400—Y1-4 | 22 | YZ-P/X/F2000-Y1-22 | ||||||
4 | YZ-L400—Y2-4 | 40×3 | 32 | YZ-P/X/F2000H-Z40×3 | |||||
5.5 | YZ-L400—Y2-5.5 | 20 | YZ-P/X/F2000H-Z40×3 | ||||||
上置卧式 | 4 | 6.3 | YZ-W400—BY-4 | 16 | YZ-P/X/F2000C-Z40×3 | ||||
5.5 | YZ-W400—BY-5.5 | 2500 |
旁置式
下置式 分体式 |
18.5 | 6.3 | YZ-P/X/F2500-Y1-18.5 | |||
旁置式 | 18.5 | 32 | YZ-P400H-BZ-18.5 | 22 | YZ-P/X/F2500-Y1-22 | ||||
20 | YZ-P400G—Z-18.5 | 13×2 | YZ-P/X/F2500-Y1-26 | ||||||
16 | YZ-P400E—C1-18.5 | 40×4 | 32 | YZ-P/X/F2500H-Z40×4 | |||||
下置式 | 18.5 | 32 | YZ-X400H-BZ-18.5 | - | |||||
20 | YZ-X400G—Z-18.5 | ||||||||
16 | YZ-X400E—C1-18.5 |
