同步阀

  •

    质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  •

    交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  •

    专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
  •    销售热线:
    0434-5083601

一、用途
主要是用来保证两个液动机(如油缸)实现同步运动的。通常实现同步运动的方法很多,但其中以采用分流集流阀(即:同步阀)的液压系统具有结构简单、成本低、制造容易、可靠性强等许多优点,因而该阀在液压系统中得到了广泛的应用。分流集流阀的同步是速度同步,当两油缸或液动机分别承受不同的负载时,分流集流阀仍能保证其同步运行。目前我厂生产的有3FL、3FJLK、3FJLZ三种型号,如果用户需要需要其他型号的分流集流阀可与我们联系,我厂可按用户的需求进行设计制造。

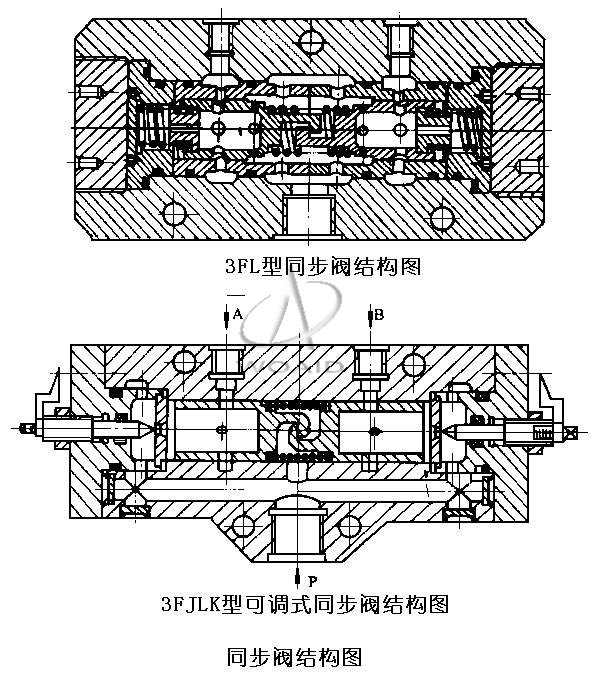

3FL、3FJLK型同步阀

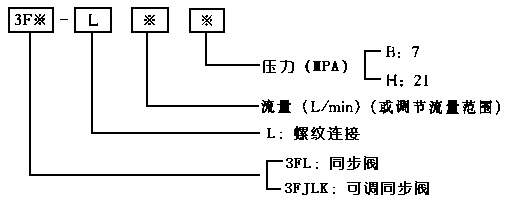

二、型号意义


三、技术规格

名称 型号 流量/(L/min) 压力/MPa 同步精度/% 主油路连接螺纹 分油路连接螺纹
同步阀 3FL-L30B 30 7 13 M27×15 M14×1.5
可调式同步阀 3FJLK-L10-50H 1050 21 13 M33×2 M18×1.5

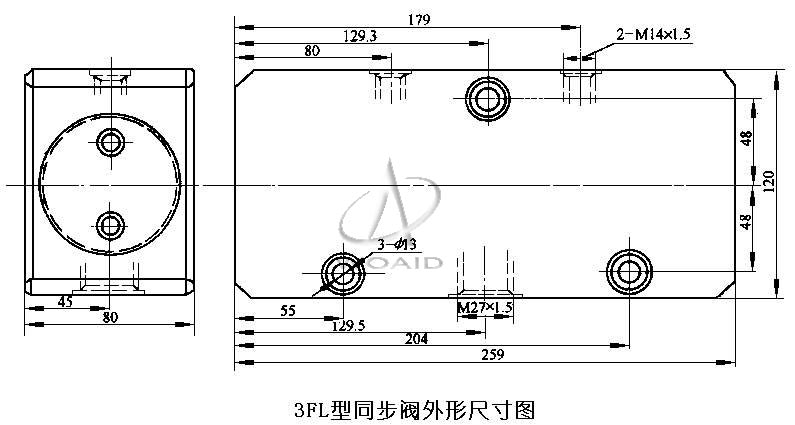

四、外形尺寸

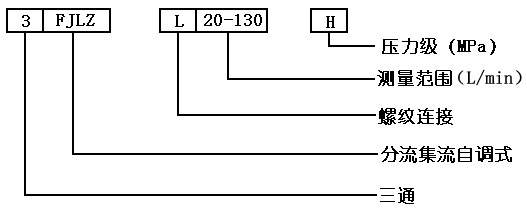

3FJLZ型自调式分流集流阀


技术规格
D 40 50 63 80 90 100 110 125
ZF 206 225 249 282 302 332 342 357
FB 9 11 13.5 17.5 22 22 22 22
R 40.6 48.2 55.5 63.1 70 76.5 83 90.2
T1 65 75 85 100 115 120 130 155
TF 98 116.4 134 152.5 168 184.8 200 217.1
T2 120 140 164 200 210 230 245 260
ФBA 20 30 38 55 55 68 60 80
L1 42 38 50 68 75 79 82 82

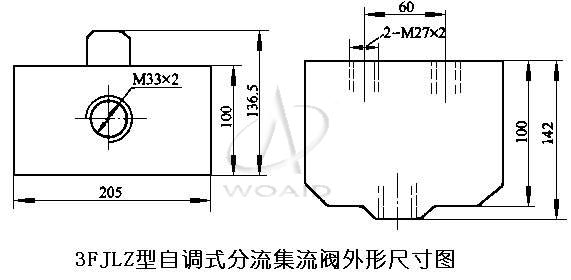

外形尺寸
